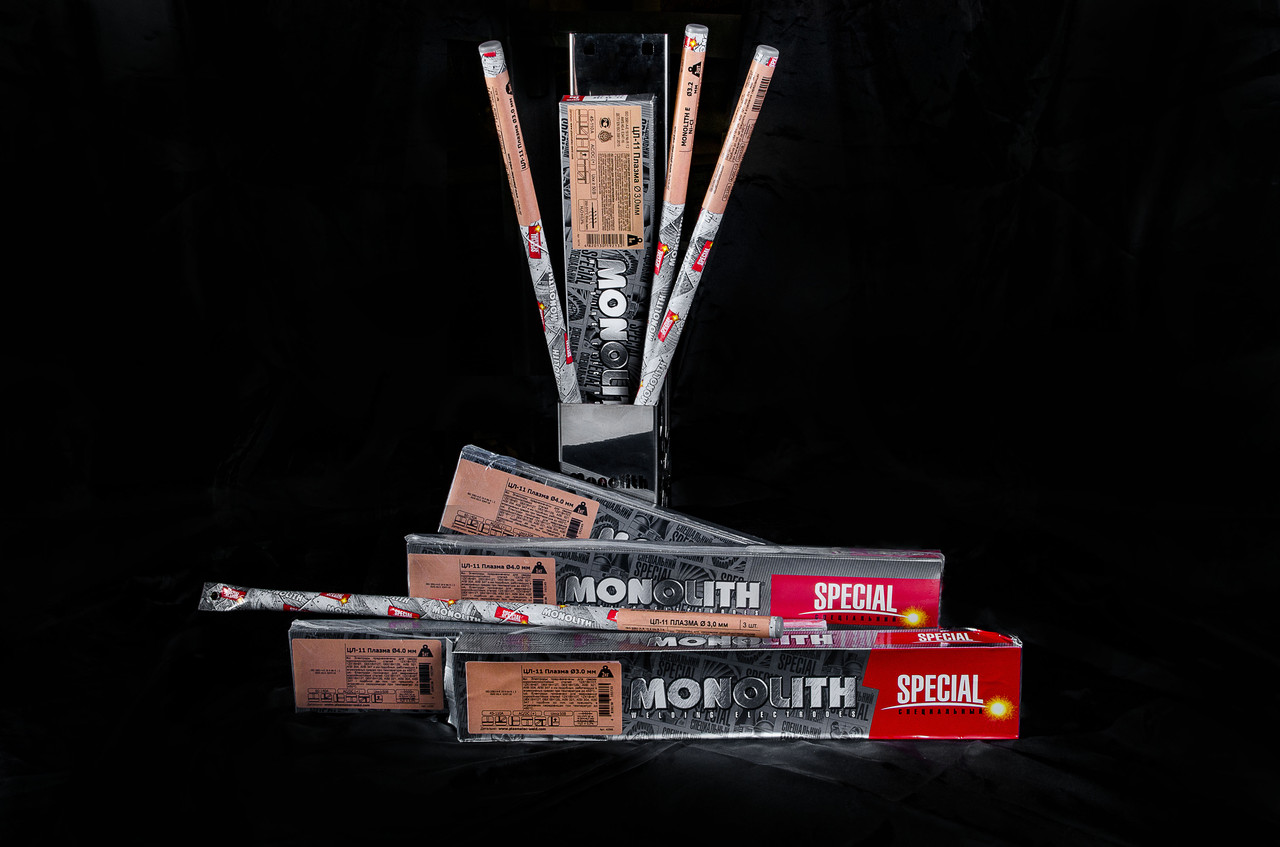

Электроды сварочные ЦЛ-11 Плазма д.3, 4 (упаковка по 1кг)

ВИД ПОКРЫТИЯ– рутиловое AWS A 5.4:E 347-16 ISO 3581-А - E 19 9 Nb 12 ГОСТ 9466 10052 Э-08Х20Н9Г2Б-ЦЛ-11-Ш-ВД Е 2005-Б 20 НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ Электроды ЦЛ-11 Плазма предназначены для сварки ответственных изделий из коррозионно-стойких хромоникелевых сталей марок 12Х18Н10Т, 12Х18Н9Т, 08Х18Н12Т, 08Х18Н12Б AISI 321, AISI 304 AISI 347 и им подобных, работающих в агрессивных средах, когда к металлу шва предъявляют требования стойкости к межкристаллитной коррозии. Условия применения Перед сваркой электродами ЦЛ-11 Плазма поверхность свариваемого металла необходимо очистить от всех загрязнений. При сваривании поддерживать короткую дугу и осуществлять сварку по возможности узкими валиками (без поперечных колебаний). Электроды ЦЛ-11 Плазма диаметром до 4,0 мм включительно используются для сварки постоянным током обратной полярности во всех пространственных положениях, за исключением вертикального "сверху-вниз". Электроды диаметром свыше 4,0 мм применяются для сварки во всех положениях, кроме потолочного и вертикального. ХИМИЧЕСКИЙ СОСТАВ НАПЛАВЛЕННОГО МЕТАЛЛА, % C Si Mn Cr Ni Nb S P 0,06-0,08 0,08-1 1,5-2 18,0-21,0 9-11 0,7-1,30 но не меньше 8С не больше 0,025 0,030 Содержание феритного числа в наплавленном металле: 4-14FN МЕХАНИЧЕСКИЕ СВОЙСТВА МЕТАЛЛА ШВА Временное сопротивление, Н/мм2 Относительное удлинение, % Ударная вязкость, Дж/см2 ≥540 ≥22 ≥80 ОСОБЫЕ СВОЙСТВА Сварочные электроды ЦЛ-11 разработаны для сварки емкостей и соединения узлов конструкций в пищевой, химической и другой промышленности работающих в агрессивных средах и при высоких температурах (до 450˚С). Одной из отличительных особенностей марки ЦЛ-11 является то, что они рекомендованы при работе с конструкциями, имеющими повышенными требованиями касательно устойчивости к образованию межкристаллитной коррозии. РЕЖИМЫ СВАРКИ Сила сварочного тока, А, для электрода диаметром, мм 2 2,5 3,0 4,0 30-60 40-90 45-110 60-140 Сварку проводить постоянным током обратной полярности «+» на электроде. УПАКОВОЧНЫЕ ДАННЫЕ Диаметр, мм Длина, мм Количество электродов в пачке, шт. Вес пачки, кг 3,0 350 31-32 1 4,0 350 18-19 1 АНАЛОГИ Производитель Марка электродов ESAB OK 61.85 ЛЭЗ ЛЭЗ ЦЛ-11 Böhler FOX SAS 2-A СпецЭлектрод ОЗЛ-7 ПРОКАЛКА ПЕРЕД СВАРКОЙ В случае увлажнения прокалка (350-370) °С - 60 мин. ПОЛОЖЕНИЕ ШВОВ ПРИ СВАРКЕ PA PB PC PF PE EN 287 СЕРТИФИКАЦИЯ Сертификат соответствия системе сертификации УкрСЕПРО Сертификат соответствия государственным стандартам Республики Беларусь (СтБ) Государственный стандарт Российской Федерации (ГОСТ Р) Система менеджмента качества
